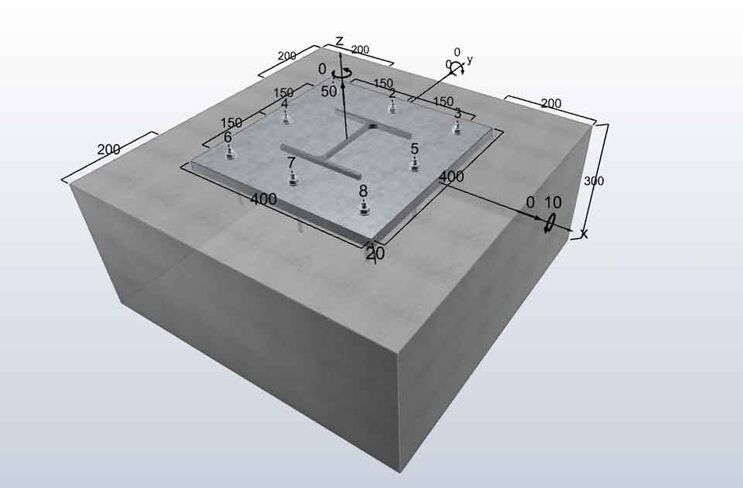

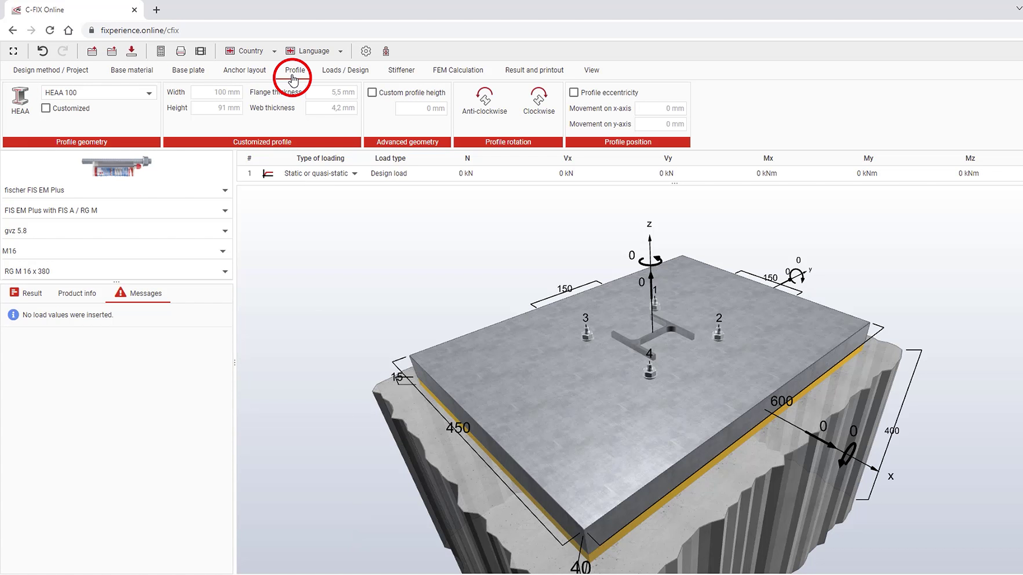

Enthält aktuell gültige Bemessungsstandards wie EN 1992-4 und EOTA TR 054 zur Bemessung von Stahl- und Verbundankern in Beton sowie Injektionssystemen in Mauerwerk. Die Bemessung in Beton kann anhand einer angenommen starren Ankerplatte oder mit realitätsnahen Ankersteifigkeiten unter Verwendung eines linearen Federmodells erfolgen.

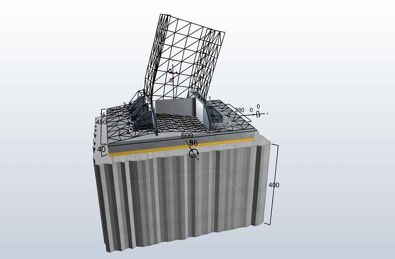

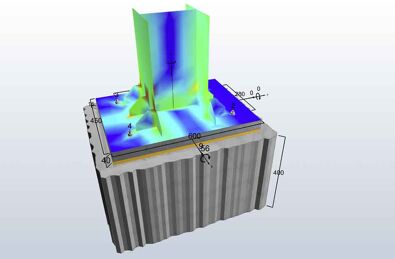

Die Verwendung eines linearen Federmodells in Kombination mit einer Finite-Elemente-Berechnung ermöglicht die Bestimmung der Kraftverteilung innerhalb einer Gruppenbefestigung. Dies erlaubt den Vergleich der Ankerkräfte von flexiblen und starren Ankerplatten mithilfe einer realitätsnahen Berechnung.

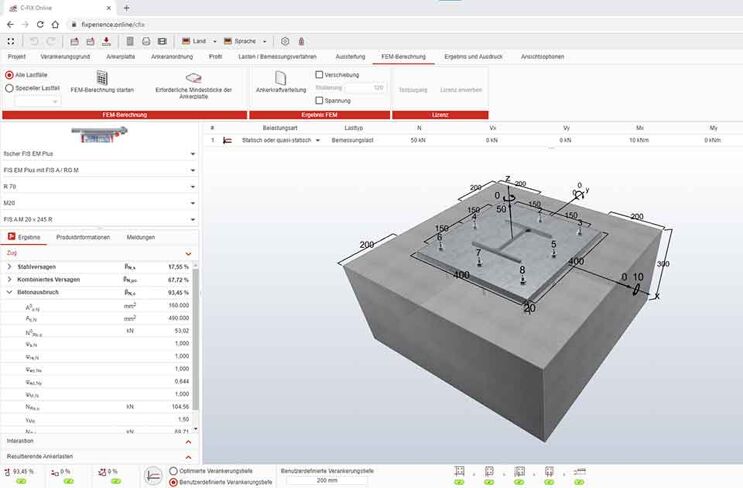

Die Berechnungen werden im Hintergrund auf unseren Servern mit der bewährten Finite-Elemente-Software RFEM® von Dlubal® durchgeführt. Die Modellbildung und Nachweisführung erfolgen wie gewohnt in C-FIX Online.

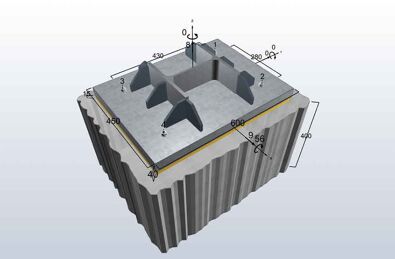

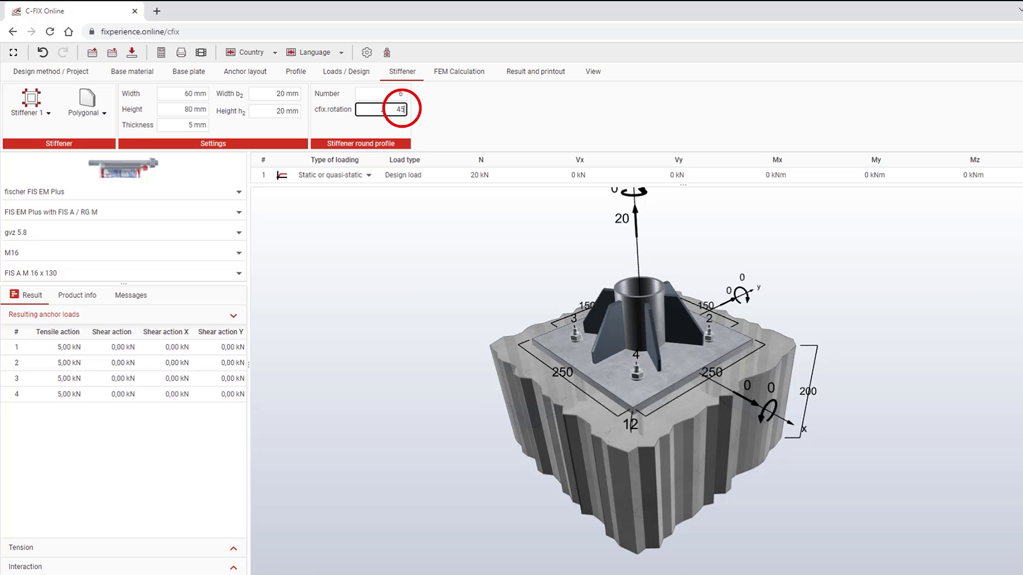

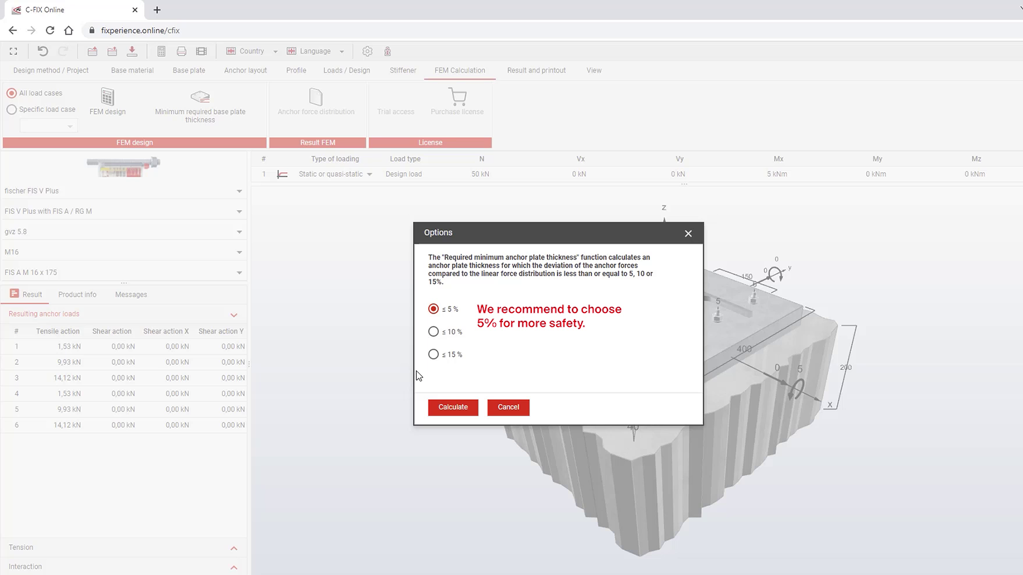

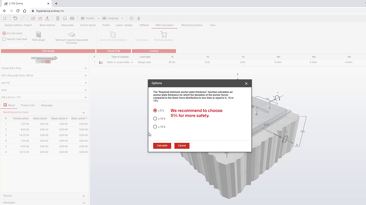

Um die Annahme einer steifen Ankerplatte sicherzustellen, können die Anker und Ankerplatten durch verschiedene Maßnahmen optimiert werden:
OnlineSeminar
Die Anforderung aktuell gültiger Bemessungsnormen an die Steifigkeit der Ankerplatte stellt seit Jahrzehnten ein viel diskutiertes Problem der Befestigungstechnik dar. Federmodelle bieten hier innovative Lösungsansätze. Mit linearen Federmodellen kann die Ankerplattensteifigkeit realer Befestigungssituationen untersucht und optimiert werden. Nicht-lineare Federmodelle dienen der unmittelbaren Berechnung des charakteristischen Widerstands einer Dübelgruppe unter Berücksichtigung von Ankerplattensteifigkeit und der Steifigkeit jedes einzelnen Dübels. Somit ermöglicht der nicht-lineare Ansatz realitätsnahe Berechnungen, die über die Grenzen des bisherigen CC-Verfahrens hinausgehen.
Melden Sie sich jetzt zum OnlineSeminar am 10.05.2022 um 10.30 Uhr oder alternativ um 14:30 Uhr an.

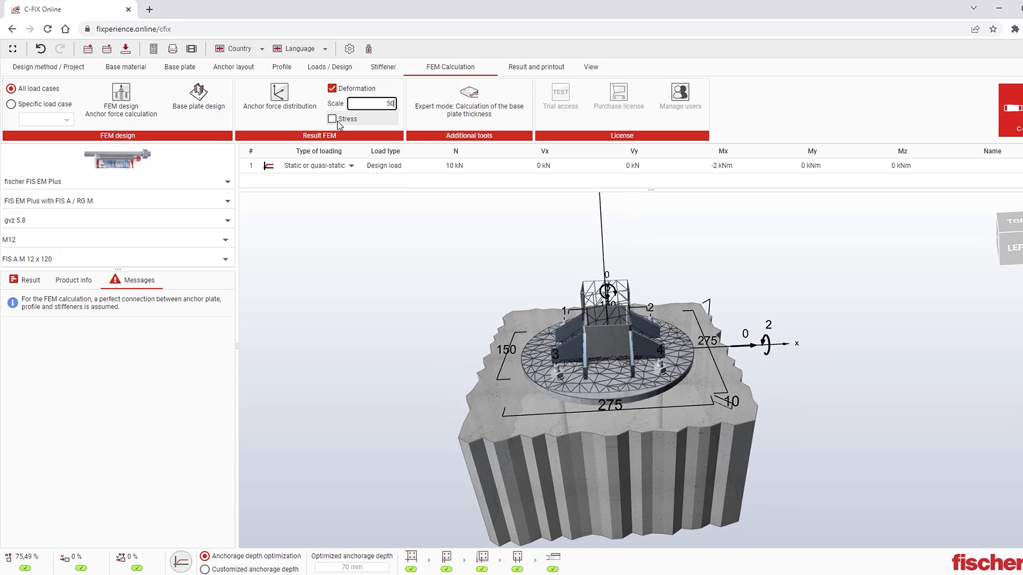

Berechnungen mit dem Federmodell sind ausschließlich in C-FIX Online unter FEM-Berechnung möglich.
Ein Wechsel zwischen der Ankersoftware und einer FEM-Statiksoftware für die Ankerplatte ist somit nicht mehr notwendig. Die Registrierung erfolgt über das myfischer Partnerportal.
Die Berechnung der Anker nach EN 1992-4 ist jederzeit ohne den Erwerb einer Lizenz möglich. Mit dieser Version erfüllen Sie die Anforderungen der aktuellen Bemessungsstandards durch die Ermittlung der Schnittkräfte an den Ankern unter Annahme einer linearen Dehnungsverteilung (analog zur Benoulli-Hypothese).
Die Freischaltung des Zusatzmoduls wird sofort nach der Bestellung, die direkt in der Software ausgelöst werden kann, vorgenommen. Die Bezahlung erfolgt auf Rechnungsstellung. Weitere Informationen finden Sie in den Lizenzbedingungen der Software.
